1 卷积层

1.1 前向传播

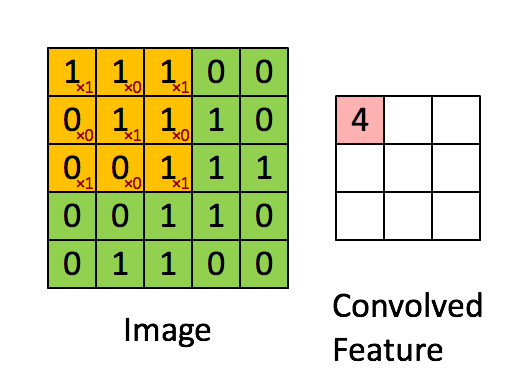

以此卷积核为例：

\begin{bmatrix}1&0&1\\0&1&0\\1&0&1\\\end{bmatrix}


1.2 反向传播

dA += \sum _{h=0} ^{n_H} \sum_{w=0} ^{n_W} W_c \times dZ_{hw} \tag{1}
dW_c += \sum _{h=0} ^{n_H} \sum_{w=0} ^ {n_W} a_{slice} \times dZ_{hw} \tag{2}
db = \sum_h \sum_w dZ_{hw} \tag{3}

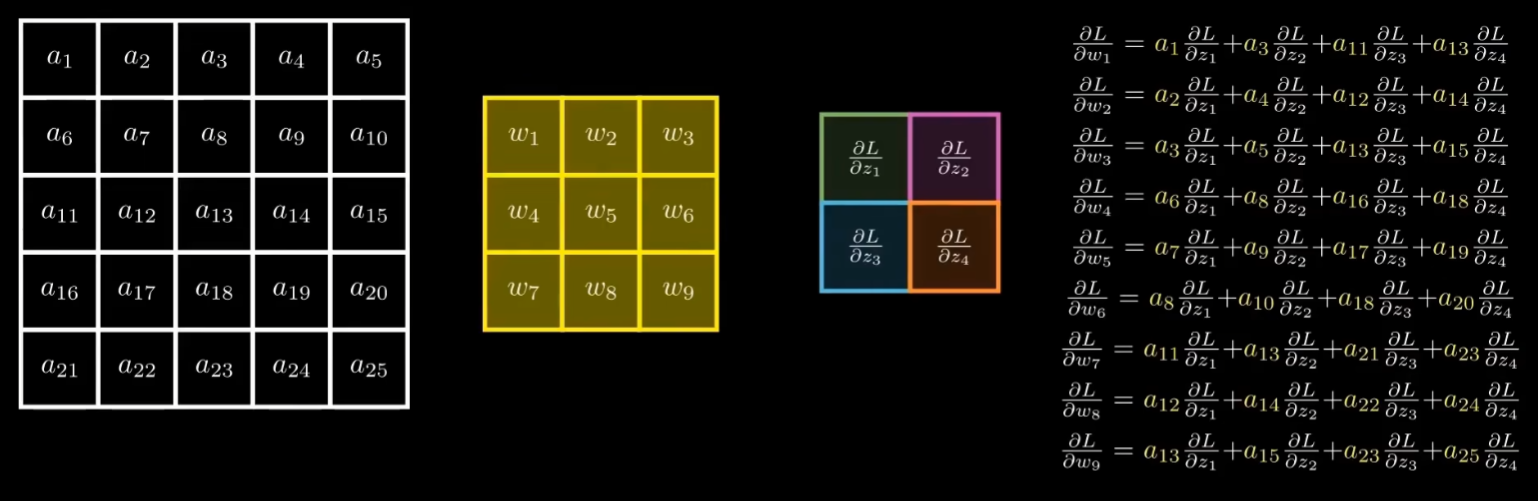

以计算dW为例：


图中使用的padding为0，stride为2。只关注w1的计算过程，w1分别与a1、a3、a11、a13进行过相乘计算，该层输出Z可以看做Z=WA+b，因此\frac{dZ}{dW}=A，因此\frac{dL}{dw1}=\frac{dL}{dZ}\frac{dZ}{dw1}，所以有了图中右边第一条式子。那么权重更新可以写成：w1 = w1 - \frac{dL}{dw1}

同理计算dA，A为该层输入，也是上一层输出。

2 池化层

2.1 前向传播

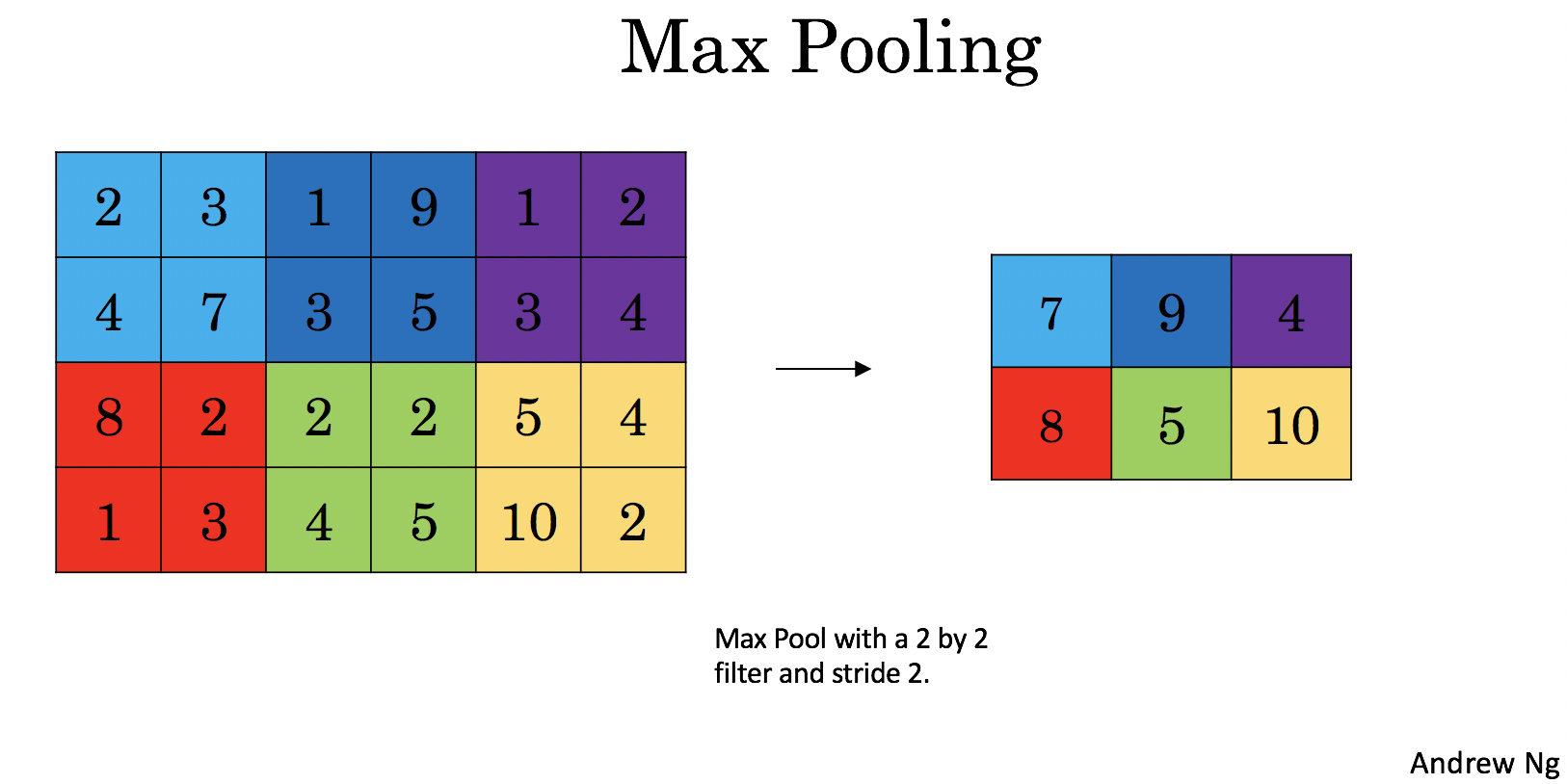

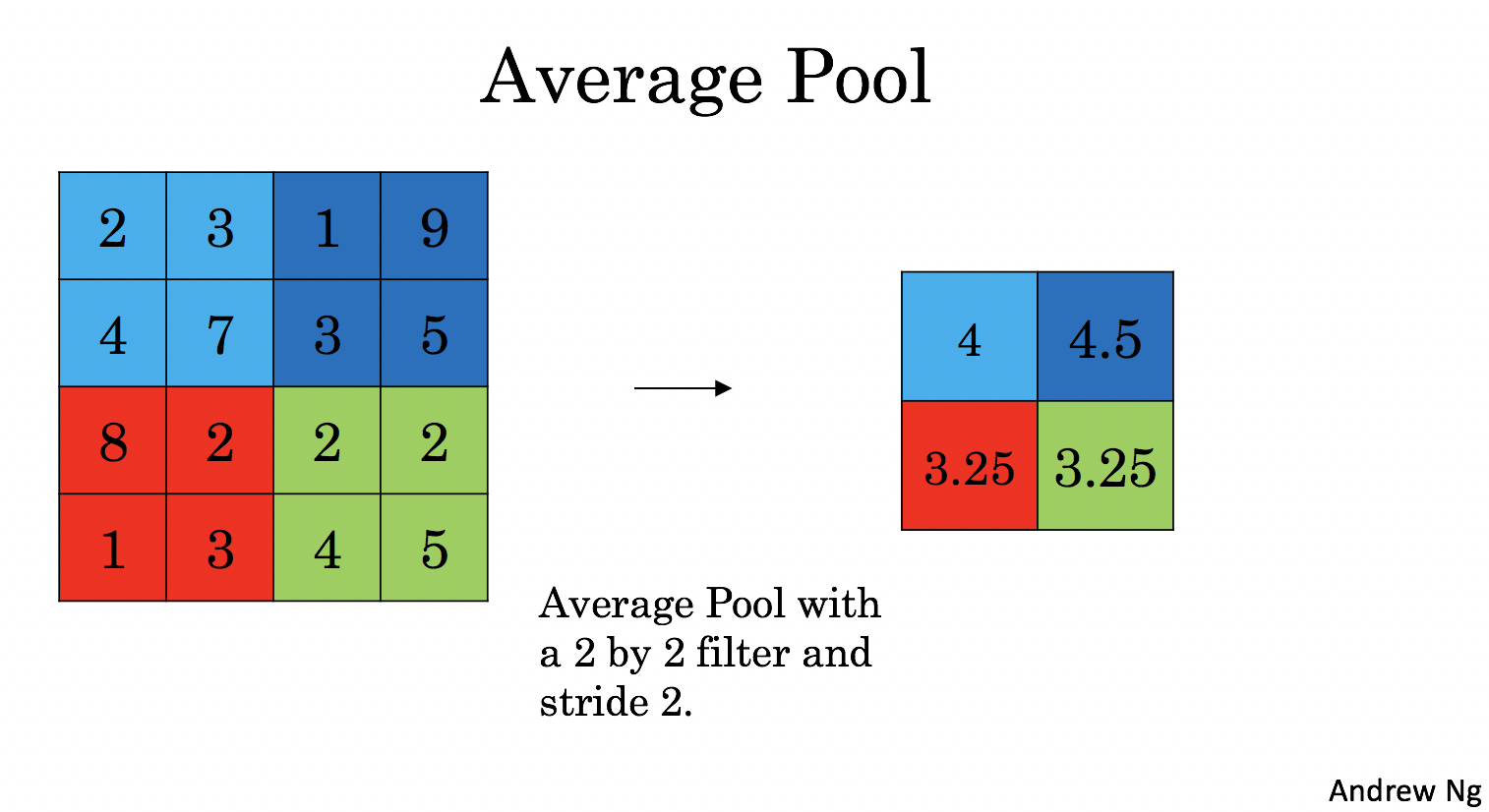

下图分别是最大池化和均值池化：



2.2 反向传播

池化层没有需要学习的参数，因此它只传递梯度。

最大池化（Max Pooling） ，其反向传播的关键在于利用正向传播时创建的mask。这个mask记录了每个池化窗口中最大值的位置。在正向传播中，最大池化操作只保留每个窗口中的最大值，其他值被忽略。

在反向传播时，我们使用这个mask来指导梯度的传递。具体来说，我们只将梯度放置在mask中标记为1的位置，即最大值的位置。由于最大池化操作会减小特征图的尺寸，因此我们需要将梯度“扩展”回原始尺寸，以便与输入层的维度相匹配。

这个过程可以理解为：我们首先将梯度与mask相乘，这样只有最大值位置的梯度被保留，其他位置的梯度被置为0。然后，我们将这个梯度“扩展”回原始尺寸，即将每个位置的梯度值复制到对应的池化窗口中，从而得到与输入层维度相匹配的梯度。

X = \begin{bmatrix} 1 && 3 \\ 4 && 2 \end{bmatrix} \quad \rightarrow \quad Mask =\begin{bmatrix} 0 && 0 \\ 1 && 0 \end{bmatrix}\tag{4}

总的来说，最大池化层的反向传播过程可以概括为：使用mask来指导梯度的传递，并将梯度“扩展”回原始尺寸，以便与输入层的维度相匹配。

均值池化（Average Pooling） 是另一种常见的池化操作，与最大池化不同，均值池化计算每个池化窗口内元素的平均值，而不是最大值。在正向传播中，均值池化将每个池化窗口内的像素值相加，然后除以窗口内像素的数量，得到一个平均值，并将这个平均值作为输出。

在反向传播过程中，均值池化的处理相对简单。由于均值池化计算的是平均值，因此每个池化窗口内的所有像素对输出值的贡献是相等的。这意味着，在反向传播时，我们可以将梯度均匀地分配给池化窗口内的所有像素。

具体来说，对于均值池化层的反向传播，我们首先将输入层的梯度与池化窗口的大小相乘，得到一个与原始输入层维度相匹配的梯度。这是因为均值池化操作将每个池化窗口内的像素值相加，然后除以窗口大小，所以在反向传播时，我们需要将梯度乘以窗口大小来恢复原始的梯度值。

然后，我们将这个梯度均匀地分配给池化窗口内的所有像素。由于均值池化操作不依赖于输入的具体值，而是依赖于窗口内所有值的平均值，因此我们可以将梯度均匀地分配给窗口内的每个像素，而不需要像最大池化那样使用mask。

dZ = 1 \quad \rightarrow \quad dZ =\begin{bmatrix} 1/4 && 1/4 \\ 1/4 && 1/4 \end{bmatrix}\tag{5}

总的来说，均值池化层的反向传播过程可以概括为：将输入层的梯度与池化窗口的大小相乘，得到一个与原始输入层维度相匹配的梯度，然后将这个梯度均匀地分配给池化窗口内的所有像素。
